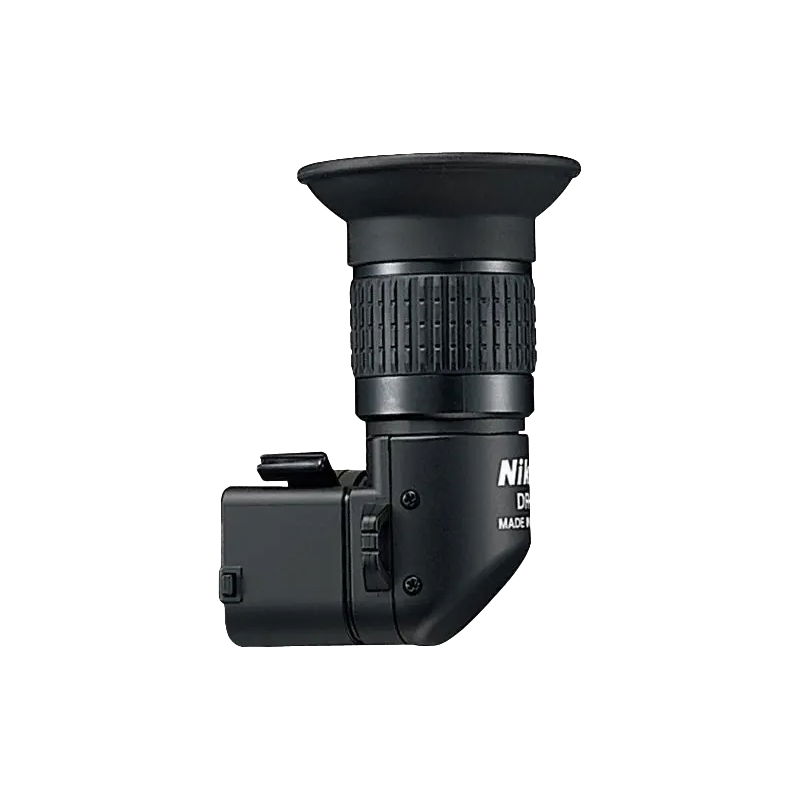

Nikon Dr-5 Vinkelsökare

DR-5 är en vinkelsökare som kan monteras på sökaren på Nikons digitala systemkameror. Med hjälp av det inbyggda takkantsprismet visas sökarbilden åt höger i förhållande till kamerans optiska axel, vilket underlättar fotografering från låga eller höga vinklar, samt när den vanliga sökaren är svår att använda, till exempel vid närbilds- eller mikroskopfotografering. Vinkelsökaren kan visa sökarbilden i skala 1:1 eller 1:2, och för vissa kameror kan en adapterring krävas.

Optisk konstruktion
Vid 1:1-förstoring består DR-5 av 7 element i 5 grupper, inklusive takkantsprisma. Vid 1:2-förstoring används 8 element i 6 grupper, även här med takkantsprisma.

Dioptrijustering
Dioptrijustering vid 1:1-förstoring ligger mellan -8,0 och +3,8 m⁻¹, och vid 1:2-förstoring mellan -5,0 och +6,0 m⁻¹, vilket möjliggör tydlig och skarp bild för användare med olika synstyrkor.
